Vorderrad ausbauen
- Vorderradkotflügel ausbauen.
- Bremssättel abbauen.
Achtung: Felge nicht verkratzen, ggf. abkleben! Bremssattel nicht verkanten! Beschädigung der Bremsbeläge möglich!
Hinweis: Handbremshebel bei ausgebauten Bremssätteln/ ausgebautem Vorderrad nicht betätigen!

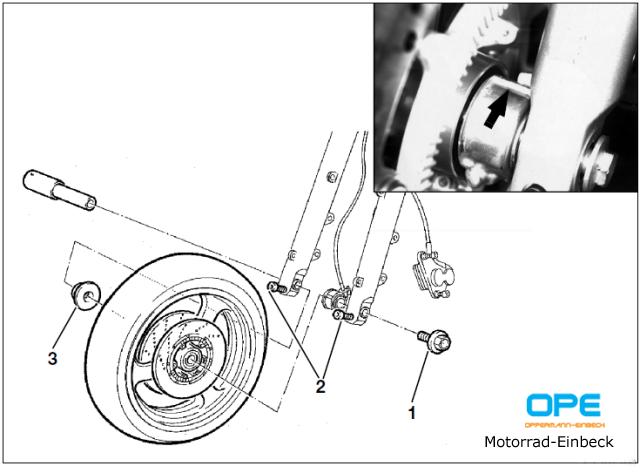

- Befestigungsschraube (1) lösen.
- Klemmschrauben (2) lockern.
- Steckachse herausziehen.
- Abstandsbuchse (3) und Tachoantrieb abnehmen.
- Vorderrad herausnehmen.
Vorderrad einbauen
- Vorderrad einbauen.
- Abstandsbuchse und Tachoantrieb einbauen.
Achtung: Verdrehschutz (Pfeil) am Tachoantrieb steht vor Anschlag am Gleitrohr.
- Steckachse dünn mit Molykotepaste bestreichen/ einbauen.
- Befestigungsschraube (1) festziehen.
- Gabel mehrmals kräftig einfedern.
- Klemmschrauben (2) festziehen.
- Bremssättel einbauen.
- Vorderradkotflügel einbauen.
- ABS Sensorabstand prüfen, ggf. einstellen.
ABS-Sensorabstand:.....................0,45...0,55 mm
Anziehdrehmoment:
- Verschraubung Steckachse ......................... 30 Nm
- Klemmschrauben Steckachse...................... 22 Nm
- Bremssattel an Gleitrohr............................... 40 Nm
